Connessioni strutturali Modix

La Pianfei Edile dal 2023 ha nello stabilimento di Pianfei la pressa HM480 per l’assemblaggio dei manicotti per le giunzioni strutturali.

Manicotti MODIX

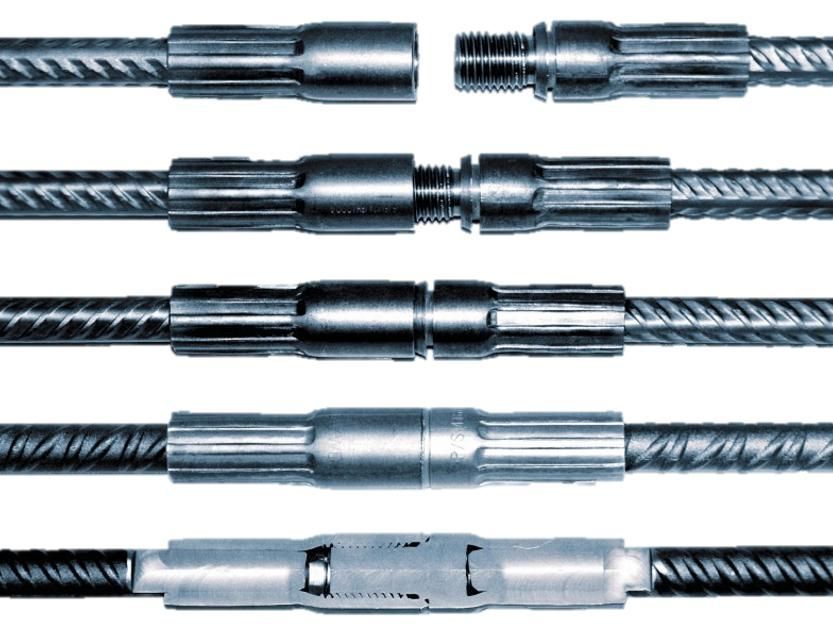

Il manicotto per armatura MODIX® è progettato per essere il sistema di giunzione meccanica per barre d’armatura più flessibile e sicuro. L'esclusivo sistema di controllo visivo consente di verificare in modo facile e sicuro che tutte le giunzioni siano correttamente serrate. Il sistema garantisce flessibilità e qualità elevate.

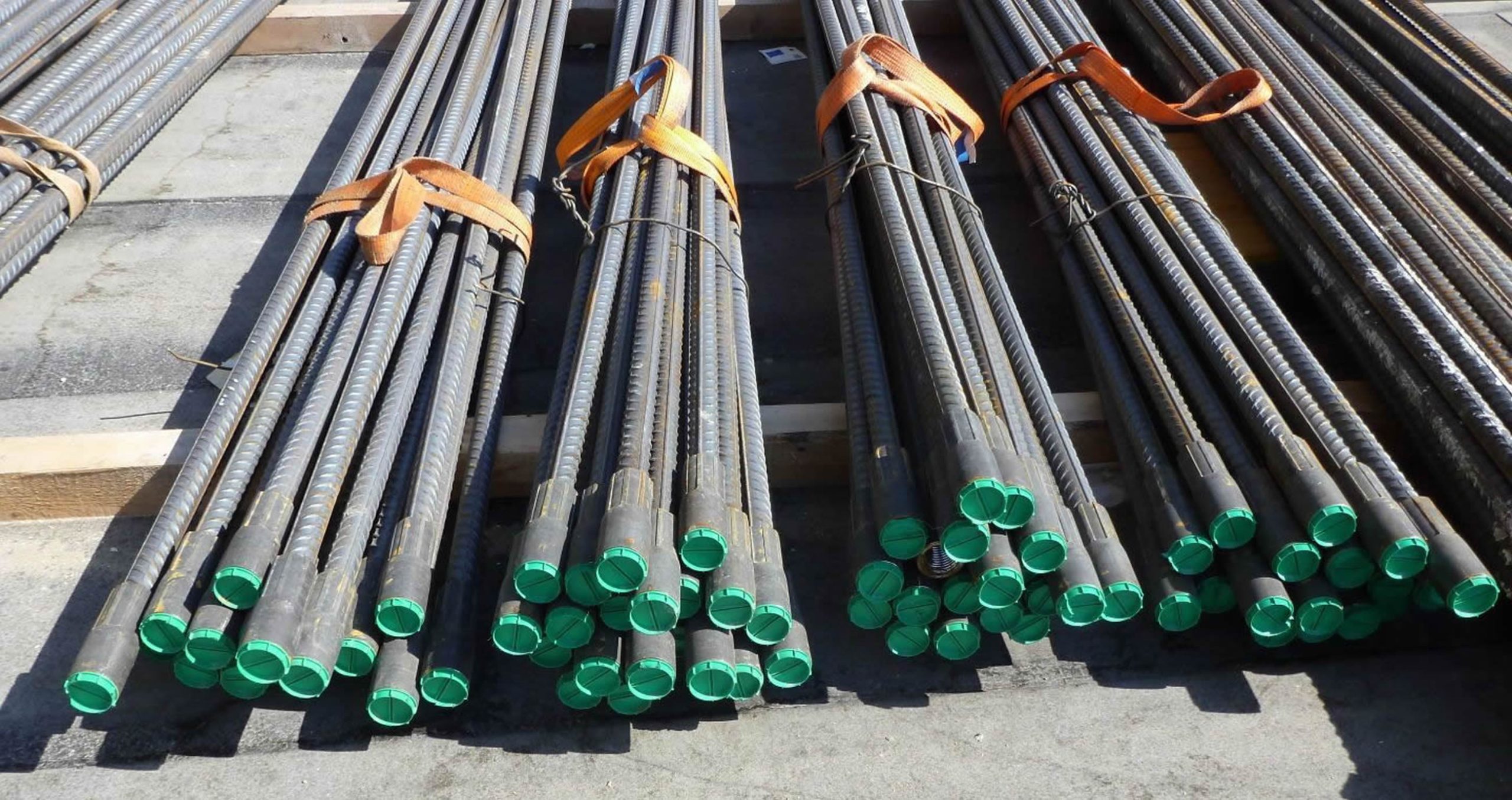

I manicotti per armatura MODIX® sono utilizzati per realizzare connessioni meccaniche tra le barre d'armatura ad aderenza migliorata e le strutture in calcestruzzo gettato in opera e prefabbricato. MODIX® è costituito da manicotti filettati maschio e femmina prefabbricati, pressati sulle barre d'armatura. I manicotti SMA ed SMB standard consentono di connettere tutte le barre d'armatura di diametro compreso tra 10 e 40 mm. Il sistema garantisce un'elevata velocità di produzione senza compromettere la qualità. L'esclusivo sistema di controllo visivo rende il processo di assemblaggio rapido e sicuro.

I manicotti per armatura MODIX® hanno la marcatura CE in base all'ETA-21/0804 e soddisfano tutte le caratteristiche essenziali reltive ai sistemi di connessione delle barre d'armatura.

Arbox Strong

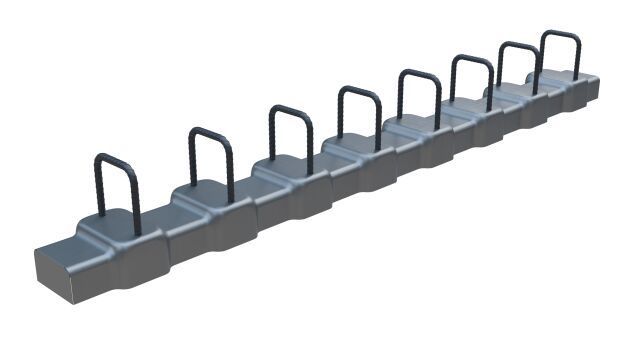

ARBOX® Strong consente la connessione di armatura per strutture in calcestruzzo più resistente del portafoglio prodotti Peikko. Si tratta di una versione con superficie scabra e con la massima resistenza di ARBOX® cassette per riprese di getto; il sistema Peikko pronto per l'installazione per la creazione di riprese di getto di elementi in calcestruzzo armato.

ARBOX® Strong ha tutte le caratteristiche e i vantaggi dell'ARBOX® standard, con in più una superficie scabra specificata e progettata secondo l'Eurocodice EN 1992-1-1, sezione 6.2.5. Consente di trasferire nella ripresa di getto forze di taglio longitudinali e trasversali molto elevate.

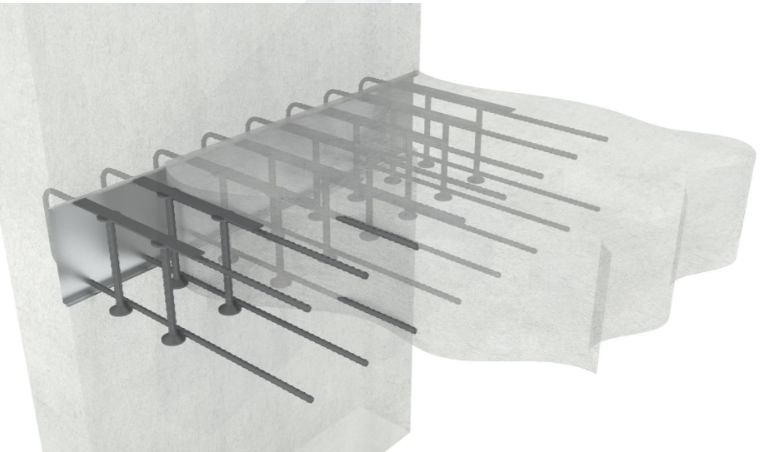

Come ARBOX® , ARBOX® Strong può essere fissata alle casseforme senza doverle forare o effettuare altre regolazioni ed è disponibile in varie dimensioni. Può essere installata in senso longitudinale o trasversale, ed è ideale per creare connessioni come parete-parete, pilastro-parete e parete-solaio.

Le armature presagomate di ARBOX® sono nascoste in una scatola di acciaio zincato e possono essere raddrizzate quando necessario. Questo sistema aumenta la sicurezza in cantiere e consente di realizzare rapidamente connessioni in strutture sia gettate in opera che prefabbricate.

Armature e punzonamento

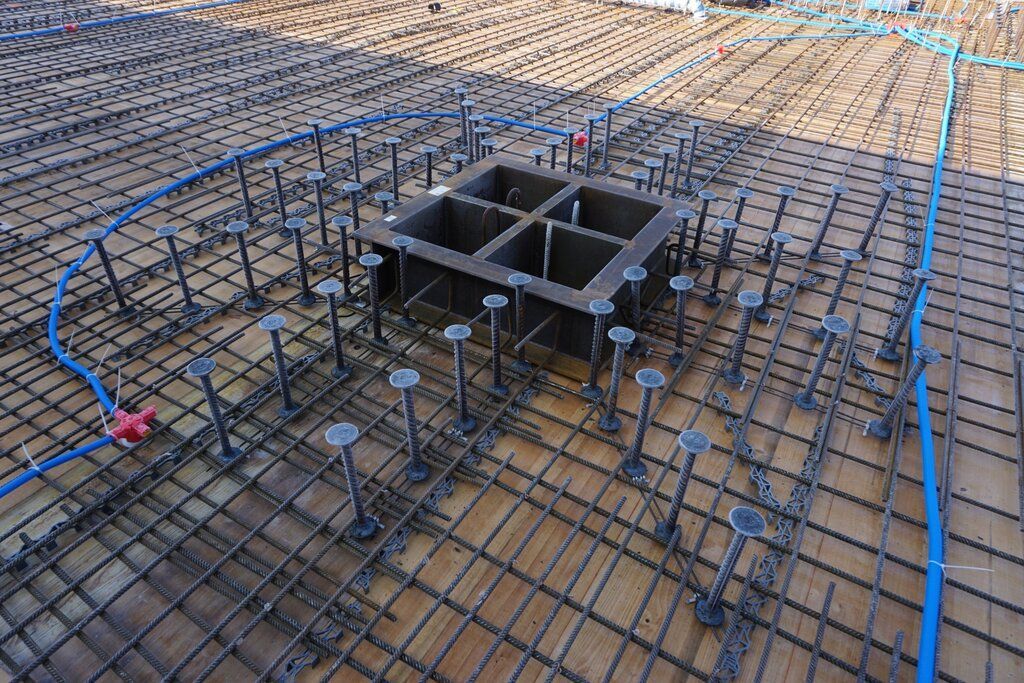

L'armatura a punzonamento PSB® è un sistema con approvazione ETA che fornisce la resistenza più alta sul mercato. I listelli di armatura a punzonamento e taglio PSB® sono soluzioni semplici e affidabili contro il collasso per punzonamento e il collasso per taglio di piastre, fondazioni, pareti e travi poiché ne aumentano la resistenza.

L'armatura a punzonamento PSB® è adatta a diversi tipi di sistemi strutturali e di soluzioni per il montaggio. I listelli PSB® sono costituiti da chiodi a doppia testa saldati su una barra piatta non strutturale. Il sistema è disponibile sotto forma di elementi a 2 o 3 chiodi, che possono essere utilizzati per realizzare l'armatura necessaria o come elementi completi con almeno 10 chiodi. Gli elementi sono prodotti individualmente in base ai requisiti statici. Essendo completamente integrato negli elementi in calcestruzzo, è un sistema di armatura ideale per strutture sottili monolitiche o strutture piatte in calcestruzzo in generale che può essere utilizzato come armatura a punzonamento (PSB®) o armatura per taglio (PSB®-S).

Cassette di ripresa

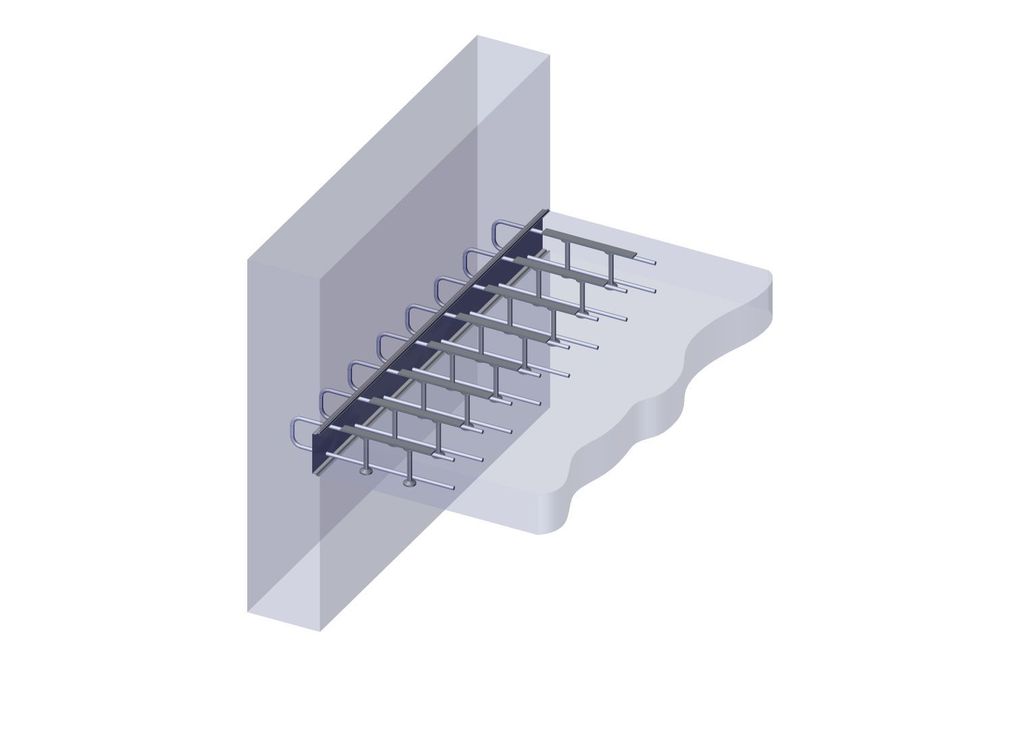

Le cassette per riprese di getto ARBOX® sono un sistema pronto per l'utilizzo che consente di realizzare connessioni rigide tra elementi in calcestruzzo armato gettati in opera. Le cassette ARBOX® possono essere fissate ai casseri senza che questi debbano essere modificati. Le cassette ARBOX® possono essere utilizzate per creare diversi tipi di giunzioni quali parete-parete, parete-pilastro e solaio-parete.

Le barre piegate delle cassette ARBOX® sono contenute in uno scatolato in lamiera zincata e possono essere raddrizzate quando necessario. Questo sistema incrementa la sicurezza in cantiere e consente la realizzazione veloce di connessioni in strutture gettate in opera e prefabbricate.

ARBOX® è progettato secondo l'Eurocodice. Il sistema consente il trasferimento, attraverso il giunto, degli sforzi di trazione trasversali e longitudinali e degli sforzi di taglio.

In base alla resistenza e alle dimensioni richieste è possibile scegliere il modello di ARBOX® più adatto utilizzando le tabelle contenute nel Manuale tecnico delle cassette per riprese di getto ARBOX®. ARBOX® è disponibile per barre di diametro 8 mm, 10 mm e 12 mm.

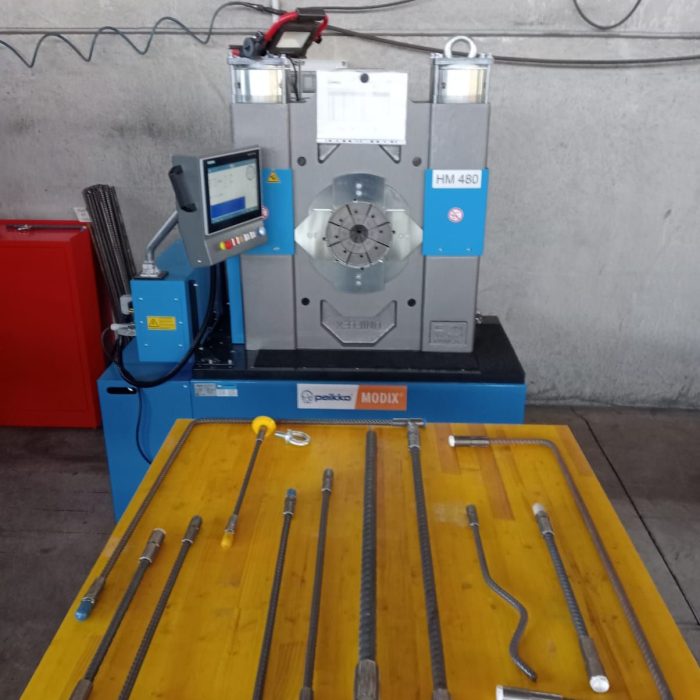

Pressa HM 480

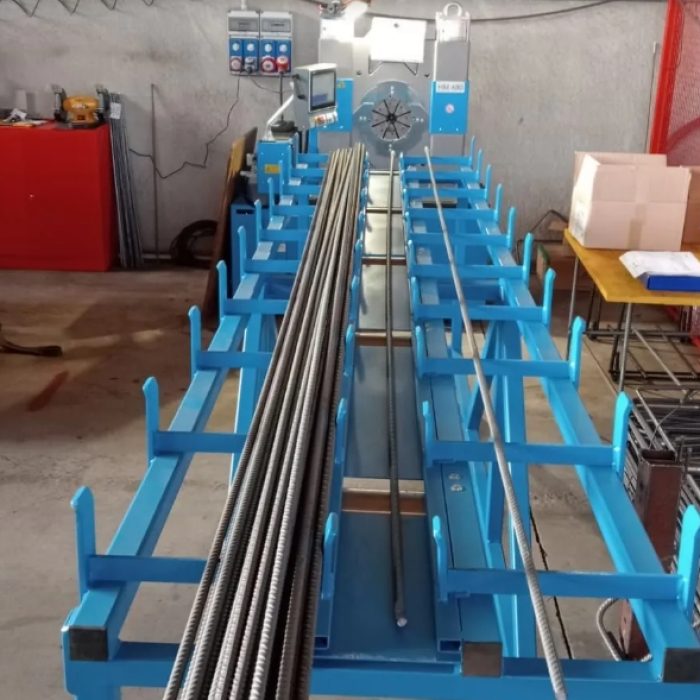

La pressa hm 480 ci permette di pressare i manicotti Modix sull’acciaio nervato in modo veloce, sicuro e duraturo con diametri prodotto compresi tra 10/32 mm.

Il nostro team interno insieme allo staff tecnico di Peikko Italia elabora con precisione ogni richiesta da parte dei nostri clienti, ottimizzando i lavori e costi gestionali. La certificazione del prodotto ci permette di avere i requisiti per qualsiasi opera, dall’ infrastruttura autostradale, alle opere di edilizia civile e prefabbricati fino ad arrivare agli interventi di edilizia civile di tutti i giorni.
